光纤网络凭借通信容量大、传输稳定、抗干扰强、保密性好的优势，已成为各类项目组网的首选方案。
今天整理了光纤八大核心网络项目组网拓扑图，涵盖医院、企业、园区等主流场景，附详细拓扑结构、核心设备及适用场景，运维、工程、采购人员可直接收藏套用，避开组网误区。
核心提示：光纤组网核心依赖OLT（光线路终端）、ONU（光网络单元）、ODN（光分配网络）三大组件，
不同场景拓扑设计的核心差异的是分光方式、冗余配置及隔离策略。南京监控维修-南京监控安装-南京道闸维修-南京门禁维修-南京电子围栏维修-南京万恒智能科技有限公司 www.njwanheng.com
一、医院三网光纤组网拓扑图（重点推荐）
适配场景：三甲/社区医院、门诊楼、住院部，需满足内网、外网、设备网隔离，医疗业务低时延、高可靠需求（参考宜昌市中心人民医院组网方案）。

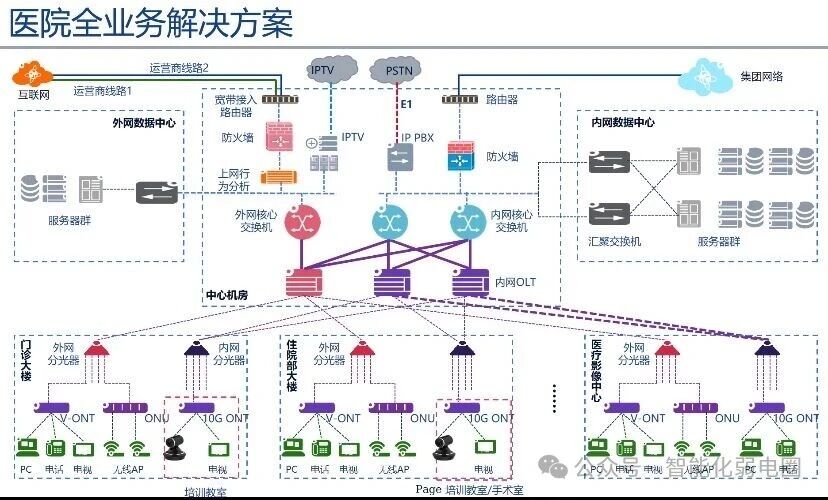

拓扑结构：核心机房（双核心交换机+OLT）→ 楼层汇聚（光分器+光纤配线架）→ 终端接入（ONU+医疗设备/办
公终端）
核心设备：万兆双核心交换机、OLT（光线路终端）、2:32分光器、86面板型ONU、网闸、防火墙、POE交换机
核心特点：三网物理隔离（内网/外网/设备网独立光纤链路），采用GPON架构+Type-B热备，光纤到桌面，手术室、PACS机房万兆接入，保障影像传输、生命支持设备数据稳定传输，符合等保2.0三级要求。
适配业务：HIS/EMR/PACS系统、医疗设备（监护仪/CT）、患者WiFi、远程会诊、办公OA。
二、企业园区光纤组网拓扑图
适配场景：大型企业园区、工业园区，多楼栋、多部门，需实现办公、生产、监控三网分离。
拓扑结构：园区核心机房（OLT+核心交换机）→ 楼栋汇聚机房（分光器+汇聚交换机）→ 楼层接入（ONU+接入交换机）→ 终端（办公电脑/生产设备/监控）
核心设备：OLT设备、无源分光器、ONU终端、万兆核心交换机、汇聚交换机、防火墙
核心特点：星型+环形混合拓扑，光纤主干万兆，接入千兆，支持多部门VLAN隔离，无源光网络（PON）设计，减少机房建设成本，抗干扰强，适合长距离传输（园区楼栋间距≥500米）。
三、校园光纤组网拓扑图
适配场景：中小学、高校，需满足师生上网、教学设备、监控、广播系统协同运行，支持大并发。
拓扑结构：校园核心机房（OLT+核心路由器）→ 教学楼/宿舍楼汇聚（分光器+汇聚交换机）→ 教室/宿舍接入（ONU+无线AP）
核心设备：OLT、分光器、ONU、万兆核心路由器、无线AP、POE交换机、安防监控NVR
核心特点：无源分光设计，覆盖范围广，支持师生WiFi实名认证，教学区与宿舍区网络隔离，带宽可动态分配，满足网课、校园监控、广播系统低时延需求。
四、写字楼光纤组网拓扑图
适配场景：高端写字楼、商务综合体，多企业入驻，需独立带宽、独立IP，支持灵活扩容。
拓扑结构：写字楼核心机房（OLT+运营商光猫）→ 楼层弱电间（分光器+接入交换机）→ 企业办公区（ONU+办公终端）
核心设备：OLT、分光器、ONU、千兆接入交换机、防火墙、负载均衡设备
核心特点：星型拓扑，每间办公室独立ONU，带宽独立分配，支持企业按需扩容，光纤到办公室，传输稳定，满足企业办公、视频会议、文件传输需求，便于统一运维管理。
五、安防监控光纤组网拓扑图
适配场景：小区、工厂、园区、医院，监控点位多、覆盖范围广（超过100米），需高清视频传输。
拓扑结构：监控中心（OLT+NVR存储+核心交换机）→ 区域分光器 → 监控点位（ONU+高清摄像头）
核心设备：OLT、无源分光器、ONU、高清红外摄像头、NVR存储、POE交换机
核心特点：环形拓扑为主，支持冗余备份，单条光纤可承载多个监控点位，抗干扰强，避免视频卡顿、丢包，适合长距离监控传输（如园区周界、医院全院监控），可与设备网联动接入。
六、数据中心光纤组网拓扑图
适配场景：企业数据中心、云计算中心，需高带宽、高冗余、高安全，承载服务器集群、数据存储。
拓扑结构：核心层（万兆/十万兆光纤交换机）→ 汇聚层（光纤交换机）→ 接入层（服务器光纤网卡+ONU）
核心设备：十万兆光纤交换机、OLT、ONU、服务器光纤网卡、防火墙、入侵检测设备（IDS/IPS）
核心特点：双核心冗余设计，光纤链路双备份，避免单点故障，采用SDH同步光网络技术，传输时延低、稳定性高，支持服务器集群高速互联，满足数据存储、算力调度需求。
七、乡村/乡镇光纤组网拓扑图
适配场景：乡村、乡镇，覆盖范围广、点位分散，需低成本、易维护，满足居民上网、政务办公、监控需求。
拓扑结构：乡镇核心机房（OLT+路由器）→ 村级分光点（分光器）→ 农户/村级办公点（ONU+终端）
核心设备：OLT、无源分光器、ONU、简易路由器、村级监控摄像头
核心特点：树型拓扑，无源光网络设计，无需村级机房，设备简单、维护成本低，光纤主干覆盖，ONU就近安装，适配乡村分散点位，抗恶劣环境能力强（避免电磁干扰、雷电影响）。
八、酒店光纤组网拓扑图
适配场景：连锁酒店、高端酒店，需满足客房上网、前台办公、监控、智能设备（门禁、客房控制）运行。
拓扑结构：酒店机房（OLT+核心交换机）→ 楼层弱电间（分光器+POE交换机）→ 客房/公共区域（ONU+无线AP+监控+智能设备）
核心设备：OLT、分光器、ONU、无线AP、POE交换机、门禁控制器、监控摄像头
核心特点：星型拓扑，客房独立ONU，WiFi全覆盖，公共区域监控与客房网络隔离，支持智能设备联动，光纤传输稳定，避免客房上网卡顿，满足酒店大并发需求。
九、八大拓扑核心共性与注意事项
1、共性：均以OLT+ONU+分光器为核心组件，光纤作为传输媒质，优先采用无源光网络（PON）设计，降低运维成本、提升传输稳定性，支持灵活扩容；
2、注意：核心机房需部署UPS双路供电，光纤布线需独立桥架，避免与强电同管，分光比根据终端数量合理选择（常用1:16、1:32），重要场景（医院、数据中心）需做双链路冗余；
3、选型：医疗、数据中心优先选用万兆OLT+ONU，乡村、酒店可选用千兆设备，安防监控需选用支持高清视频传输的ONU，确保无卡顿、无丢包。
